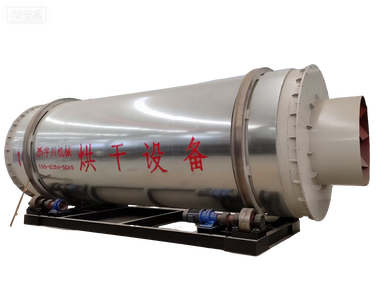

مجفف أسطواني دوار
كفاءة التجفيف ثلاثي المراحل:تمر المواد عبر ثلاث أسطوانات متحدة المركز، مما يؤدي إلى إطالة وقت التجفيف وتحسين أداء التجفيف بشكل عام.
عزل حراري ممتاز:يقلل تصميم الأسطوانة المتداخلة من فقدان الحرارة ويعزز كفاءة الطاقة من خلال التبادل الحراري الأمثل.
هيكل مدمج:يشغل نصف مساحة مجفف الملابس التقليدي ذي الأسطوانة الواحدة ذي السعة المكافئة، مما يقلل من تكاليف الأرض والبنية التحتية.
موثوق وسهل التشغيل الآلي:تشغيل مستقر مع تدخلات يدوية أقل، مثالي لخطوط الإنتاج الآلية.
استهلاك منخفض للطاقة:يؤدي التوزيع الداخلي الفعال للحرارة إلى تقليل استهلاك الوقود، مما يخفض تكاليف التشغيل.
مقدمة المنتج
تعتمد مجففة الأسطوانة الدوارة الجديدة ثلاثية المسارات تقنية متطورة، وتتميز بثلاث أسطوانات متحدة المركز بأقطار مختلفة متداخلة معًا. تُوزع المواد على طبقات الأسطوانة الثلاث، حيث تتلقى الحرارة بدرجات حرارة متفاوتة. تعمل طريقة نقل الحرارة الفريدة داخل كل أسطوانة على تعزيز العزل الحراري وتقليل فقد الحرارة بشكل ملحوظ. يوفر هذا التصميم المتكامل والفعال هيكلًا صغيرًا، ويشغل نصف مساحة الأرضية التي تشغلها مجففة الأسطوانة الواحدة ذات نفس الإنتاجية. تتميز هذه المجففة بموثوقية التشغيل، وكفاءة الطاقة، والكفاءة الحرارية العالية، وتضمن نتائج تجفيف ممتازة، كما أنها سهلة التشغيل الآلي مع الحد الأدنى من متطلبات العمالة.
مكونات مجفف الملابس
يتكون نظام التجفيف من المعدات التالية:
فرن الهواء الساخن
سير ناقل (مُورّد ذاتيًا)
صمامات دخول/خروج الهواء الدوارة
طبل التجفيف الرئيسي
معجب
فاصل إعصاري
خزانة التحكم الكهربائية
مزايا الأداء
كفاءة تجفيف عالية: يسمح الهيكل ثلاثي الطبقات بمرور المواد عبر ثلاث مراحل، مما يؤدي إلى إطالة وقت الاحتفاظ وتحسين أداء التجفيف.
انخفاض استهلاك الطاقة: يسمح التصميم الداخلي الخاص بتبادل حراري أكثر كفاءة، مما يقلل من استهلاك الطاقة.
تصميم موفر للمساحة: يقلل التصميم المدمج لخط الإنتاج بأكمله من مساحة الأرضية المطلوبة، مما يوفر تكاليف الأرض.
المواصفات الفنية لمجفف الأسطوانة الدوارة ثلاثي المسارات
| نموذج | سعة التبخير (طن/ساعة) | قدرة المحرك (كيلوواط) | مروحة الدعم (كيلوواط) | صمام تصريف دوار (مم/كيلوواط) | ملاحظات |
|---|---|---|---|---|---|
| 2.0×8 | 1.5–2.0 | 4×4 | 30 | 400 / 2.2 | تُستخدم معلمات النموذج كمرجع فقط، وتعتمد على خصائص المادة. |
| 2.2×12 | 2.0–3.0 | 4×4 | 55 | 500 / 3 | |
| 2.5×12 | 3.0–4.0 | 7.5×4 | 75 | 500 / 3 | |
| 2.8×8 | 3.5–4.5 | 5.5×4 | 75 | 600 / 3 | |
| 2.8×12 | 3.5-5.0 | 7.5×4 | 90 | 600 / 3 | |
| 3.0×8 | 4.5–5.5 | 7.5×4 | 75 | 600 / 3 | |
| 3.0×12 | 5.0–6.0 | 11×4 | 90 | 700 / 5.5 أو أكبر | |
| 3.2×8 | 5.5–6.5 | 7.5×4 | 90 | 700 / 5.5 أو أكبر | |
| 3.2×12 | 7.0–9.0 | 11×4 | 110 | 700 / 5.5 أو أكبر |
